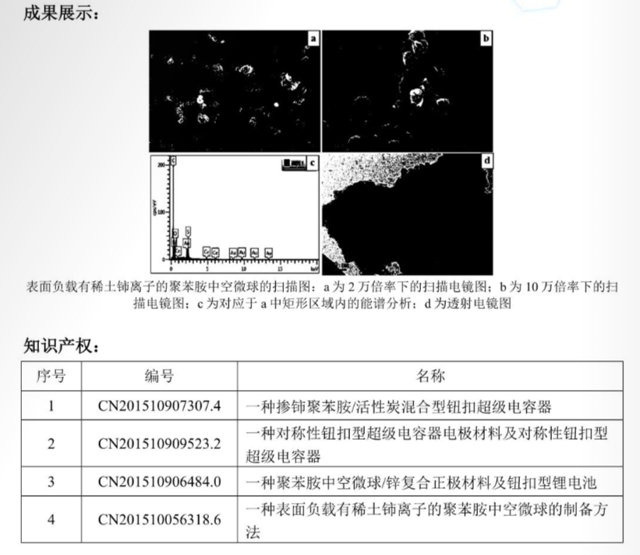

本成果为一种混合型钮扣超级电容器，主要包括电容器外壳、正极片、负极片、隔膜和电解液的制备，正极片由含表面掺杂有三价铈离子的聚苯胺中空微球活性物质的正极材料制成，负极片由含活性炭等活性物质的负极材料制成。聚苯胺中空微球是由聚(2-丙烯酰胺基-2- 甲基丙磺酸)、苯胺、乙醇等物质快速加入过硫酸铵溶液反应，得到聚苯胺中空微球后，再置于硝酸铈(Ⅲ)溶液中反应制备得到，即得表面负载有稀土铈离子的聚苯胺中空微球，制备的表面负载有稀土铈离子的聚苯胺中空微球结构规整、形貌规则，同时具有制备方法简便、高效、易控制等特点。
制备的钮扣型超级电容器，以表面掺杂有三价铈离子的聚苯胺中空微球为正极材料活性物质，聚苯胺中空微球为纳米级颗粒，具有比表面积大的特点，且具有中空微球结构， 对体积变化缓冲能力好，特别是其表面掺杂了三价稀土铈，能有效改善聚苯胺表面的电化学活性；同时以活性炭作为活性物质的负极组装的混合型钮扣型超级电容器可以显著提高电容器的电容量、降低交流阻抗、 改善电压维持稳定性。
掺铈聚苯胺/活性炭混合型钮扣型超级电容器，在 1mA/cm2 的充放电流密度下，电容量达到 65.7F/g，相对以活性炭为活性物质的电极的电容量 55.9F/g 高出 17.5%；且能量密度高达 4.47Wh/kg。电荷转移电阻为 1.296Ω, 相对以活性炭为活性物质的电极组装的电容器的电荷转移电阻 2.598Ω降低了近 50.1%。同时，具有较好的电压维持能力，漏电流为 0.0114mA，相对以活性炭为活性物质的电极组装的电容器漏电流 0.0368mA，降低了约 69.0%。
应用前景：
掺铈聚苯胺/活性炭混合型钮扣电容器在新能源领域具有广泛的应用潜力。本成果将含有三价铈离子的聚苯胺作为正极材料制备的对称性钮扣型超级电容器，可以显著提高电容器的电容量、降低交流阻抗、改善电压维持稳定性。
成熟度：小试
