项目简介：
锂电池发生事故的主要原因是由于电池隔膜的缺陷。电池在受到金属穿刺、高温等情况下会导致电池隔膜破损和热失控，导致电池短路。电池隔膜的机械性能和热稳定性对电池的安全性能至关重要。隔膜对电池性能也具有重要意义。具有良好电解液润湿性的隔膜可提高离子传递，降低电池内阻，便于电池组装。针对目前锂电池隔膜存在的问题，本研发团队开发了超亲电解液锂电池隔膜，具有如下技术和性能优势：
（1）能够快速的对电解液进行完全浸润；
（2）良好的热稳定性；
（3）涂层仅有3.5微米；
（4）制备过程类似于电极的制备过程，具有简单易得等优势，可通过涂覆技术进行批量生产；
（5）根据需求可进行单面或双面涂覆；
（6）针对改性隔膜不同用途，可以对涂层成分及比例根据具体应用条件而调节。

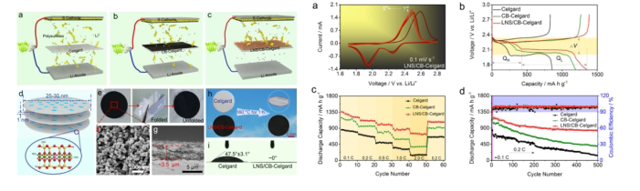

性能指标：
锂-硫电池：
（a）循环稳定性：1.0C时初始容量达881mAhg−1，500次循环后仍达756mAhg−1。
（b）倍率性能：2.0C时的容量为758mAhg−1，相对于0.1C时的容量保持率为55.78%。
（c）自放电性能：充满电搁置30天后，容量衰减为35.7mAhg−1。
磷酸铁锂电池：当倍率从0.1C增加到5.0C时，容量仅衰减23.64%。
