锂离子电池由于其高能量密度和良好的循环稳定性，成为便携式电子设备的首选动力系统。但是锂资源有限，极大地限制了其在动力汽车特别是大规模储能上的应用前景。钠离子电池因其具有储量大、原料成本低、快速充放电、沿用现有工序、对环境友好等特点，成为人们关注的焦点。在钠离子电池中，正极材料决定着电池的主要性能。如何寻求一种能够容纳钠离子嵌入/脱出的正极材料，是提高钠离子电池电化学性能、安全性能以及促进其发展的重要研究方向。

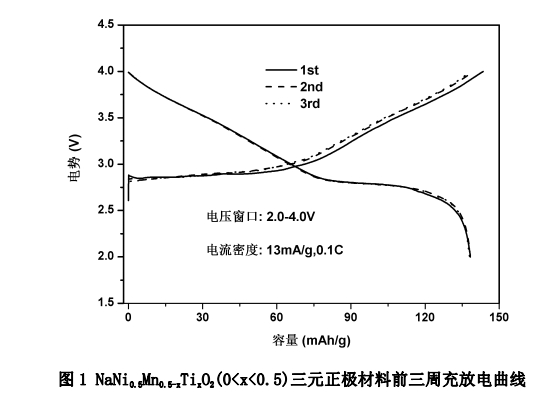

本发明的主要是提供一种钠离子电池用高镍含量三元材料及其制备方法。其主要特点优势如下：1、所设计 NaNi0.5Mn0.5-xTixO2(0<x<0.5)三元正极材料结构稳定，合成方法简单，易于大规模生产。2、本发明中采用了高镍含量配比，Ni 含量的提高以及 Ni2+的变价使得材料的首周放电容量、首周的库仑效率和循环性能显著提高；在 0.1C 的电流密度下，其首周的放电比容量>130mAhg-1,循环 50 周之后，其容量保持率在 90%以上。
