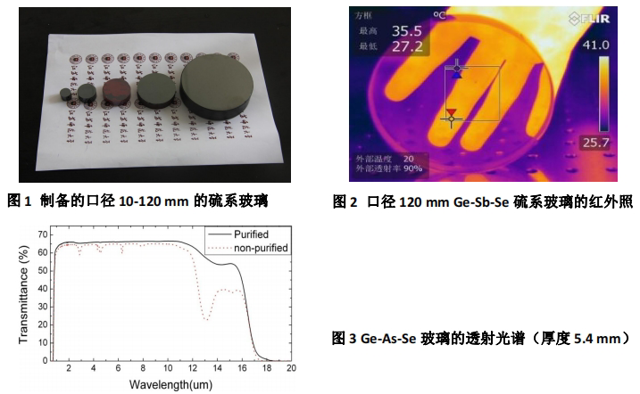

本项目采用一种特别设计和优化的提纯技术和制备技术生产高质量的硫系玻璃。采用了新的玻璃纯化剂和改良的蒸馏技术；对于玻璃的制备，引入了在惰性环境中对玻璃进行搅拌促进其均匀化的技术。生产的硫系玻璃纯度高、光学均匀性好、红外透光性能优异、批次稳定性好。可加工成红外透镜用于热成像系统，在军用武器、民用夜视、工业检测等领域具有重要应用；还可拉制成红外光纤和刻写红外光栅等，用于红外光学领域。玻璃的性能指标包括：（1）透光范围：1～14 μm，可定制透光范围 0.5～10 μm 和 2～20 μm 的玻璃；(2) 最大口径：150 mm；(3) 最大厚度：100 mm； (4) 折射率温度系数：20-100×10-6/oC，可订制更小值和负值； (5) 使用温度：< 200oC；(6) 热膨胀系数：12-20×10-6/oC；
主要用于满足国防对红外传输材料的需求，也向国内外科研单位提供高纯硫系玻璃及器件用于基础科学研究。目前已产生经济效益约 730 万元，主要来源于采用硫系玻璃加工后获得的红外光学产品（如红外光栅坯料，红外光纤等），其附加值远高于单纯出售制备的硫系玻璃材料。在社会效益方面，所研制的硫系玻璃及器件被澳大利亚国立大学、中科院安徽光机所、苏州大学等单位用于非线性光学、大气传感、红外光栅等方面的研究，利于推动前沿科学研究，促进红外技术进步和发展。
